Описание

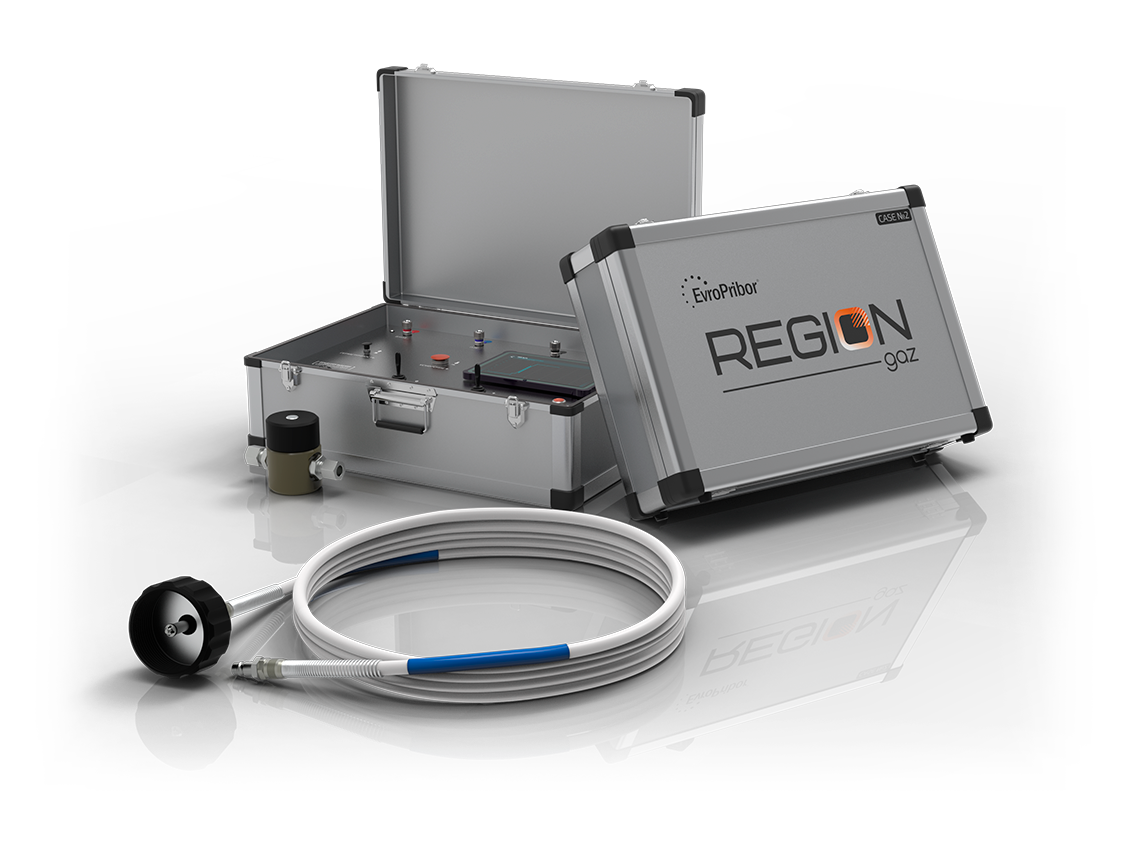

Для предприятий, эксплуатирующих газовое оборудование (газорегуляторные пункты, пункты учета газа), Научно-производственный центр «Европрибор» разработал переносной программно-технический комплекс «REGION-gaz», обеспечивающий широкий функционал мониторинга, диагностирования и технического контроля работы пунктов редуцирования газа (ПРГ), с целью определения технического состояния основных технологических устройств и передачи измеренных параметров в информационно-аналитическую систему верхнего уровня. Система контроля применяется на газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ), шкафных регуляторных пунктах (ШРП), комбинированных регуляторах давления (КРД) с максимальным давлением газа на входе 1,2 МПа. Комплекс состоит из аппаратной и программной части. Программное обеспечение поставляется бесплатно и обновляется как online, так и offline способами.

Система диагностики и контроля «REGION-gaz» может использоваться для всех типов пунктов редуцирования газа – ГРП, ШРП, ГРУ и пр., любого производителя или поставщика. При этом газовое оборудование на таких объектах должно быть оснащено специальными быстроразъемными соединениями (штуцерами), которые обеспечивают простое и безопасное подключение диагностирующего комплекса «REGION-gaz» к оборудованию газопровода. Установка стационарных быстроразъемных соединений (БРС) в пункте регулирования газа первоначально требует определенных материальных затрат, которые в будущем компенсируются преимуществами использования системы. ПТК «REGION-gaz» является инновационной системой и обеспечивает получение более точных, полных и объективных результатов, в отличие от традиционных способов учета и диагностирования. Это позволяет своевременно оценить потребность объектов газораспределительной сети в техническом обслуживании, что в свою очередь, обеспечивает экономию средств, выделяемых на техническое обслуживание и ремонт.

Результаты всех функциональных проверок с различных газорегуляторных пунктов архивируются и передаются в аналитическую систему, где формируется единая база информации, необходимая для проведения работ по ремонту или замене конструктивных элементов, настройке технологического оборудования, а также для внесения изменений в график выполнения контроля и изменения периодичности его проведения.

В 2021 году ПТК «REGION-gaz» прошел этап модернизации, специалистами ООО «НПЦ «Европрибор» был выполнен комплекс мер, направленных на улучшение потребительских свойств комплекса, в результате чего изделие получило новые функциональные возможности в части программного обеспечения: добавлен календарь-планировщик, на СПК осуществлен переход с операционной системы Debian 9 xfce (Stretch) на операционную систему Ubuntu 20.04 LTS (Focal Fossa) с увеличенным сроком поддержки, добавлена возможность установки или присвоения из уже существующего в базе данных индивидуального ID-номера объекта. Каждому объекту (ПРГ) присваивается уникальный ID (идентификационный номер) для дальнейшего использования во всех базах данных, в том числе глобальных, что позволяет проводить аналитику результатов диагностирования на республиканском уровне для оперативного принятия решений и планирования деятельности служб. Помимо прочего, СПО «REGION-gaz Kit» теперь стало кроссплатформенным (Linux и Microsoft Windows одновременно).

Комплекс «REGION-gaz» прошел технические испытания в региональных газораспределительных организациях под контролем ООО «Газпром Межрегионгаз». В 2021 году получено разрешение на применение ПТК «REGION»-gaz 1.2 в газораспределительных организациях группы лиц ООО «Газпром межрегионгаз» за номером 81-01-03/100069 от 2 июля 2021 года.

Ключевые особенности комплекса телеметрии «REGION-telematic/РТС»

• ПТК «REGION-gaz» предназначен для проведения функциональных проверок и обслуживания с максимальным давлением 1,2 МПа (1200 кПа).
• ПТК «REGION-gaz» позволяет проверить работу регулятора давления газа, герметичность мембраны ПЗК, верхнее и нижнее значения давления срабатывания ПЗК, срабатывание ПСК, закрытие ПСК, герметичность арматуры ГРП (ШРП) и т.п.
• Оператор, выполняющий функциональную проверку, не имеет возможности изменить алгоритм, либо изменить последовательность действий, задаваемых программой.
• Результатом каждой из функциональных проверок является протокол (отчет) о проверке в виде файлов определенной структуры, которые затем передаются в информационно-аналитическую систему верхнего уровня.
• Выполнение функциональных испытаний проводится оператором в строгом соответствии с заданным алгоритмом для конкретного газорегуляторного пункта, с учетом его технологических особенностей.
• Ведение схемы обслуживания, ориентированной на фактическое состояние основных компонентов газорегуляторных пунктов: предохранительной, запорной и регулирующей арматуры.
• Возможность хранения результатов проверок непосредственно для каждого объекта исследования, а также сравнения с предыдущими проверками.
• Немедленное и точное представление результатов проверок посредством взрывозащищенного СПК по беспроводному каналу связи Bluetooth LE.
• Возможность проверки всех основных элементов ГРП (ШРП) и т. п. на соответствие заданным значениям, на герметичность и качество срабатывания-регулирования.
• Диагностирование оборудования ГРП (ШРП) и т.п., выработавшего нормативный срок службы для продления его срока службы.
• Повышение качества технического обслуживания оборудования ГРП (ШРП) и т.п. для обеспечения безаварийного и бесперебойного газоснабжения потребителей.
• Возможность беспрепятственной демонстрации качества контроля третьей стороне.
• Питание модуля электронного осуществляется от встроенного перезаряжаемого элемента питания напряжением 3,6 В, обеспечивающего непрерывную работу комплекса измерительного в течение не менее 48 часов.
• Связь модуля электронного с СПК обеспечивается посредством беспроводного радио-интерфейса Bluetooth LE.
• Широкие возможности по передаче накопленных СПК данных в диспетчерский аналитический комплекс: посредством протокола TCP/IP, по проводным или беспроводным каналам, а также с использованием стандартного Flash-накопителя.
